氣體增壓系統

該氣體增壓系統實際為氣驅氣體增壓裝置，該裝置是我公司根據從國外引進的氣動試壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置。

一、特點

它是使用壓縮空氣為動力源，以氣體增壓泵為壓力源，輸出高壓氣體壓力與驅動氣源壓成比例。通過對驅動氣源壓力的調整，便能得到相應的增壓后的氣體壓力。當驅動氣源壓力與增壓后的氣體壓力平衡時，增壓泵便停止充壓，輸出高壓氣體壓力也就穩定在預調的壓力上。該裝置為手動控制，壓力表可實時顯示調節驅動氣源所要想達到的壓力，無需電能，因而具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于閥門、管路、連接件、壓力容器等受壓設備的試壓檢驗。同時也適合科研、檢驗部門檢測工具。

二、用途

用于管路、閥門、連接件的高壓氣體增壓及耐壓檢驗，也可用于氣體站高壓氣體推送穩壓輸出使用！
注：所用元件介紹：

設備結構圖（參考）：

三、注意事項：在升壓過程，截止閥如有滲漏，正確的操作應是卸壓后再重新關閉。避免用力過大而損壞閥芯，縮短該閥使用壽命。
四、技術參數及特點
1：被增壓介質:二氧化碳或甲烷、氮氣、氬氣、氫氣等
2：驅動方式：壓縮空氣
3：驅動壓力：0.3-0.8Mpa
4：使用工況：高壓氣體穩壓輸出
5：高壓出口壓力可調：0-32Mpa（最高設計壓力240Mpa）
6：額定輸出壓力：32Mpa
7：增壓系統標準狀態下輸出流量：136L/min
8：增壓方式：采用1臺雙級濟南歐利特流體控制設備OLD40氣體增壓泵
9：使用方式： 適應室內工況
10：設計海拔高度 1500m
11：相對濕度： 不高于90%
12：周圍環境和被壓縮的空氣溫度范圍： +5℃～+45℃（室內）
13：環境空氣壓力： 0.1MPa

【特點 】
整套機組從安全可靠角度考慮設計為：
a) 所有部件均安裝于一個封閉箱體結構，結構簡易，連接安全可靠，控制面板位于前端，便于觀察和操作
b) 控制安全，更快速切斷增壓器空氣驅動氣管路，使增壓器立刻停機。
c) 機自身內置機械壓力開關，輸出壓力可通過氣動開關設定，當輸出壓力達到設定值時，增壓器自動停機。
d) 自身內置高壓單向閥，過濾器等，保障機安全可靠 。
e)當高壓氣瓶低于輸出壓力時，增壓系統自動啟動，達到額定輸出壓力，增壓系統自動停機。
設備描述

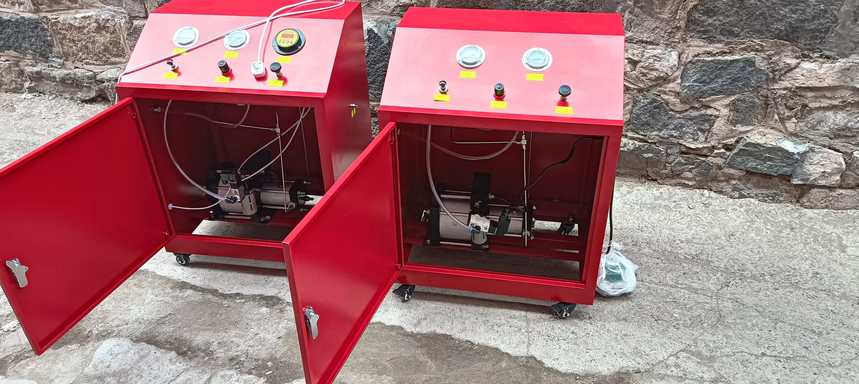

產品型號：OLD-40NL型氣體增壓系統

基本特點：

• 無油壓縮，氣體不受污染。
• 增壓器采用無油潤滑技術，機不需要潤滑設備，節約全部潤滑油費用；
• 不需配電設備。
• 不需冷卻機。
• 控制機簡單，機中全部使用氣動控制，安全可靠。

氣體增壓系統：
整套機組從安全可靠角度考慮設計為：

a) 所有部件為超高壓材質，零部件均為系統工作壓力的1.25倍設計，結構簡易，連接安全可靠，便于觀察和操作

b) 控制安全，更快速切斷增壓器空氣驅動氣管路，使增壓器立刻停機。

c) 機自身內置機械壓力開關，輸出壓力可通過氣動開關設定，當輸出壓力達到設定值時，增壓器自動停機。

d) 自身內置高壓單向閥，過濾器等，保障機安全可靠 。

e)當被測試工件低于輸出壓力時，增壓系統自動啟動，達到額定輸出壓力，增壓系統自動停機。

f)設備工作過程中，為禁止后端高壓氣體回流，每臺氣體增壓泵為4道單向閥加強密封，單向閥殼體為全不銹鋼材質。
